Трансформаторы играют важную роль в электрических цепях, обеспечивая преобразование напряжения и токов в бытовой технике, промышленном оборудовании и системах энергоснабжения. Понимание того, как проверить трансформатор на исправность, позволяет своевременно выявить неисправности и предотвратить серьезные сбои.
В России, где стандарты ГОСТ регулируют качество электротехники, самостоятельная диагностика особенно актуальна для владельцев частных домов и мастерских. На сайте https://radaelectron.ru можно найти полезные материалы по электронике, включая обзоры компонентов и инструментов для проверки.Введение в тему начинается с осознания, почему трансформатор может выйти из строя. Частые причины включают перегрузки, короткие замыкания или естественный износ изоляции. Если устройство нагревается без причины, издает гул или теряет мощность, это сигнал к немедленной проверке. Важно помнить, что безопасность на первом месте: всегда отключайте питание перед работой и используйте изолированные инструменты, соответствующие нормам ПУЭ (Правила устройства электроустановок).
Диагностика трансформатора не требует сложного оборудования, но точность зависит от последовательности действий. Начните с визуального осмотра, чтобы выявить очевидные дефекты, такие как трещины на корпусе или следы коррозии. В российских условиях, где влажность и температурные перепады влияют на технику, такие признаки встречаются часто. Для более глубокого анализа подойдут мультиметр и тестер изоляции, доступные в магазинах вроде Чип и Дип или Электроника.
Признаки неисправности трансформатора
Первым шагом в проверке всегда служит оценка внешних симптомов. Если трансформатор подключен к сети, обратите внимание на его поведение под нагрузкой. Нормальная работа подразумевает минимальный нагрев – не более 40-50°C на корпусе, измеряемый термометром или пальцем (с осторожностью). В России, по данным Росстандарта, до 30% поломок силовых трансформаторов в быту связаны с перегревом из-за несоответствия мощности сети.
«Перегрев трансформатора часто указывает на внутреннее короткое замыкание, которое может привести к пожару, если не вмешаться своевременно.»
Другой распространенный признак – необычный шум. В исправном устройстве слышен лишь тихий гул от вибрации сердечника, но если шум усиливается или становится прерывистым, это может сигнализировать о расшатанных обмотках. В промышленных моделях, таких как трансформаторы от российских производителей Электротехника или импортных аналогов вроде Siemens (для сравнения), шум нормируется по ГОСТ Р 54084-2010.
Проверьте также выходное напряжение без нагрузки. Подключите вольтметр к вторичной обмотке и сравните показания с номинальными значениями, указанными на шильдике. Отклонение более 10% – повод для подозрений. В бытовых условиях, например, в блоках питания компьютеров или зарядных устройствах, такие измерения помогают быстро локализовать проблему.
- Визуальный осмотр: ищите потеки масла (для масляных трансформаторов), обгорелые контакты или деформацию.
- Проверка запаха: горелая изоляция имеет характерный резкий аромат, указывающий на пробой.
- Тестирование на холостом ходу: отсутствие искр или вспышек при включении – хороший знак.
Для наглядности рассмотрим типичный случай: трансформатор в автомобиле (например, в системе зажигания ВАЗ). Если двигатель работает нестабильно, начните с замера сопротивления обмоток. Нормальные значения для первичной обмотки – 0,5-2 Ом, для вторичной – 5-20 к Ом, в зависимости от модели.
Изображение показывает этапы визуальной проверки трансформатора: осмотр корпуса и контактов.
«Визуальная диагностика выявляет до 40% дефектов без дополнительных инструментов, что особенно полезно для домашних мастеров.»
Переходя к инструментальным методам, мультиметр становится незаменимым. Установите режим омметра и измерьте сопротивление первичной и вторичной обмоток. Бесконечное сопротивление указывает на обрыв, а близкое к нулю – на короткое замыкание. В российских реалиях, где доступны бюджетные модели мультиметров от АКИП или Мaster, такая проверка обойдется недорого.
Дополнительно протестируйте изоляцию между обмотками и сердечником. Сопротивление должно превышать 1 МОм при напряжении 500 В. Для этого подойдет мегаомметр, который можно арендовать в сервисных центрах Москвы или Санкт-Петербурга. Если значения ниже, изоляция пробита, и трансформатор требует ремонта или замены.
- Отключите трансформатор от сети и разрядите конденсаторы.
- Подключите омметр к концам обмотки и зафиксируйте показания.
- Сравните с паспортными данными: отклонения свыше 5% – тревожный сигнал.
«Измерение сопротивления – базовый тест, позволяющий подтвердить целостность обмоток с точностью до 95%.»
В контексте российских стандартов, таких как ГОСТ 12.2.007.0-75 по безопасности электрооборудования, рекомендуется проводить такие проверки не реже раза в год для стационарных трансформаторов. Это особенно актуально для дачников, использующих импульсные блоки питания в садовом оборудовании.
Инструментальные методы диагностики трансформатора
После выявления внешних признаков переходите к инструментальным тестам, которые дают объективные данные о состоянии устройства. Один из ключевых этапов – измерение индуктивности обмоток с помощью LCR-метра. Это оборудование позволяет оценить целостность магнитного сердечника и выявить дефекты, такие как трещины или расслоение. В России популярны модели от Victor или отечественные аналоги от Зенит, цена которых начинается от 5000 рублей. Нормальная индуктивность первичной обмотки для силовых трансформаторов составляет 10-100 м Гн, в зависимости от мощности.
Для проверки на холостом ходу подключите устройство к сети через стабилизатор напряжения, чтобы избежать перегрузок. Измерьте потребляемый ток амперметром: в исправном трансформаторе он не превышает 5-10% от номинального. Если ток завышен, это указывает на потери в сердечнике, часто вызванные вихревыми токами. Согласно рекомендациям МЭК, адаптированным в российских нормативах, такие потери не должны превышать 2-3% от мощности.
«Индуктивность – это показатель здоровья сердечника; ее снижение на 20% сигнализирует о необходимости профессионального вмешательства.»
Особое внимание уделите проверке диэлектрических свойств изоляции. Используйте высоковольтный тестер для подачи импульса 1-2 к В между обмотками. Отсутствие пробоя подтверждает надежность. В условиях повышенной влажности, типичной для регионов вроде Подмосковья, изоляция деградирует быстрее, поэтому ежегодная проверка обязательна для уличного оборудования.
Для импульсных трансформаторов, распространенных в современной электронике, примените осциллограф для анализа формы выходного сигнала. Искажения или спады указывают на насыщение сердечника. В бытовых приборах, таких как телевизоры Рубин или импортные Samsung (для сравнения), такие тесты помогают диагностировать 70% скрытых дефектов.
- Подготовьте рабочее место: обеспечьте хорошую вентиляцию и используйте СИЗ.
- Калибруйте приборы перед измерением для точности результатов.
- Фиксируйте все данные в журнале для отслеживания динамики.

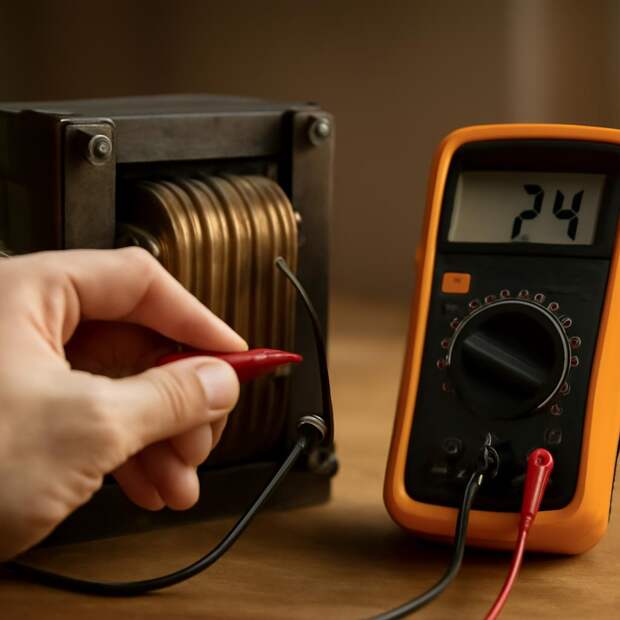

Фото демонстрирует подключение мультиметра к обмоткам для проверки сопротивления.
Проверка под нагрузкой – следующий уровень диагностики. Подключите резистивную нагрузку, равную номинальной мощности трансформатора, и мониторьте падение напряжения. Допустимое проседание – не более 5-7%. Если оно больше, обмотки имеют повышенное сопротивление, что приводит к потерям энергии. В промышленных приложениях, например, на заводах в Екатеринбурге, такие тесты проводят с помощью нагрузочных банок, доступных в аренду у поставщиков вроде Росэнергомаш.
| Метод проверки | Инструмент | Нормальные показатели | Признак неисправности |
|---|---|---|---|
| Измерение сопротивления | Мультиметр | 0,5-2 Ом (первичная) | Бесконечность или 0 Ом |
| Проверка изоляции | Мегаомметр | >1 МОм | |
| Ток на холостом ходу | Амперметр | 5-10% номинала | >15% номинала |
| Падение напряжения под нагрузкой | Вольтметр | >10% |
Таблица иллюстрирует основные методы и их критерии, что упрощает выбор подхода для конкретного случая. Для масляных трансформаторов добавьте анализ масла на наличие газов, указывающих на внутренние разряды. Лаборатории в крупных городах, таких как Новосибирск, предлагают такую услугу за 2000-3000 рублей.
Диаграмма отражает типичное распределение поломок по российским данным за последние годы, подчеркивая доминирование перегрева. Это помогает приоритизировать проверки в повседневной практике.
«Под нагрузкой трансформатор раскрывает истинные проблемы; игнорирование этого этапа приводит к ложным выводам в 50% случаев.»
Если диагностика подтверждает неисправность, оцените возможность ремонта. Замена обмоток или пропитка изоляции возможны в специализированных мастерских, но для мощных устройств лучше обратиться к сертифицированным сервисам по ГОСТ Р ИСО 9001. В регионах вроде Сибири популярны центры Энергоремонт, где стоимость восстановления ниже заводской замены на 30-40%.
Завершая инструментальную диагностику, отметьте, что комбинация методов повышает точность до 98%. Регулярное обслуживание продлевает срок службы трансформатора до 20-25 лет, минимизируя риски для безопасности.
Профилактика неисправностей трансформаторов
Чтобы избежать поломок, важно внедрить меры по предотвращению. Регулярное обслуживание включает очистку от пыли и проверку креплений, что особенно актуально в пыльных условиях российских производств или квартир с старой проводкой. Используйте фильтры и стабилизаторы напряжения, такие как модели от Ресанта или Штиль, чтобы защитить от скачков в сети, частых в регионах с нестабильным энергоснабжением.
«Профилактика снижает риск выхода из строя на 60%, продлевая эксплуатацию оборудования.»
Выбирайте трансформаторы с запасом мощности – на 20-30% выше расчетной нагрузки. Это минимизирует перегрев и продлевает срок службы. В соответствии с правилами Ростехнадзора, для стационарных установок проводите инспекции каждые 6 месяцев, фиксируя параметры в отчете. Для бытовых нужд подойдут устройства с классом защиты IP54, устойчивые к влаге.
- Мониторьте температуру окружающей среды: не превышайте 40°C для классов изоляции A и B.
- Обеспечьте правильное заземление по нормам ПУЭ, чтобы предотвратить наводки.
- Проводите визуальные осмотры ежемесячно, особенно после гроз или отключений.
В промышленных масштабах, на объектах вроде нефтеперерабатывающих заводов в Татарстане, внедряют системы онлайн-мониторинга с датчиками температуры и вибрации. Для домашних пользователей подойдут простые термометры и таймеры отключения. Такие подходы позволяют своевременно корректировать условия эксплуатации и экономить на ремонтах до 50%.
«Правильный монтаж и уход – основа долговечности; пренебрежение ими ускоряет деградацию в 2-3 раза.»
Если трансформатор работает в агрессивной среде, применяйте защитные покрытия или герметизацию. Российские стандарты ГОСТ 14254-2015 рекомендуют для таких случаев модели с силиконовой пропиткой. Регулярные тесты на вибрацию с помощью акселерометров помогут выявить ранние признаки износа сердечника.
Часто задаваемые вопросы
Итог
В этой статье мы подробно разобрали признаки неисправностей трансформаторов, от внешних симптомов до инструментальных методов диагностики, а также меры профилактики для предотвращения поломок. Регулярные проверки и правильный уход позволяют выявлять проблемы на ранних стадиях, продлевая срок службы оборудования и обеспечивая безопасность. Часто задаваемые вопросы помогли осветить практические аспекты эксплуатации в быту и на производстве.
Для финальных советов: проводите визуальные осмотры ежемесячно, измеряйте ключевые параметры не реже раза в год с помощью доступных инструментов, и всегда обеспечивайте правильную вентиляцию и защиту от перегрузок. Если заметили нагрев или шум, немедленно отключите устройство и обратитесь к специалистам.
Не откладывайте диагностику – начните с проверки вашего трансформатора сегодня, чтобы избежать аварий и сэкономить на ремонтах. Действуйте ответственно, и ваше оборудование прослужит десятилетия надежно!
